序號
|
螺紋名稱
及標準號
|
標記示例
|
備??注
|
|
1
|

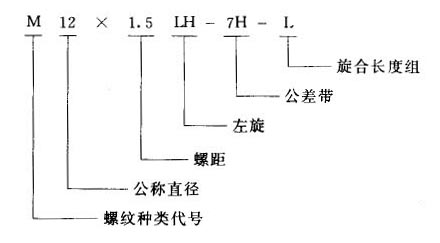

普通螺紋
GB/T193—1981
GB/T197—1981
|
 |
①粗牙螺紋不注出螺距
②右旋螺紋不標注旋向
③中等長度不標注旋合長度組別
|
|
2
|

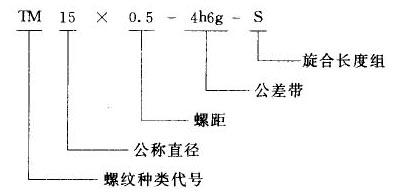

光學儀器特種細牙螺紋
ZBN30006—1988
|
 |
①?zèng)]有粗牙螺紋
②中等長度不標注旋合長度組別
|
|
3
|

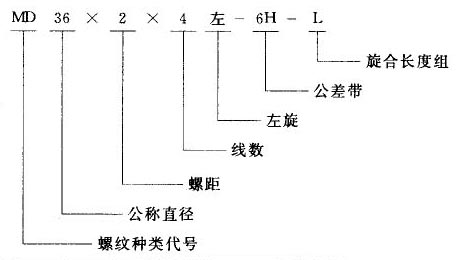

光學儀器用短牙螺紋
JB/T5450—1991
|
 |
①右旋螺紋不標注旋向
②線數為1時不注出線數
③中等長度不注出旋合長度組別
|
|
4
|

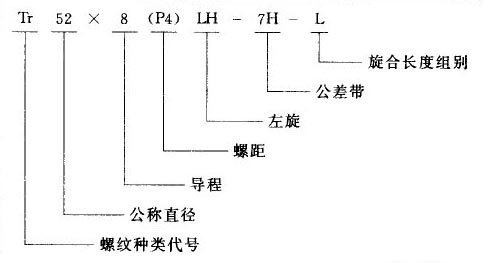

梯形螺紋
GB/T5796.2—1986
GB/T5796.4—1986
|
 |
①單線螺紋的導程和螺距相等故不再使用括號及其內容
②右旋螺紋不注旋向
③中等長度者不標注旋合長度組別
|
|
5
|

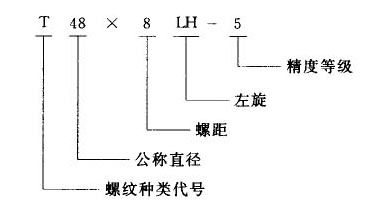

機床梯形螺紋絲杠螺母
JB/T2886—1992
|
 |
右旋螺紋不標注旋向
|
|
6
|

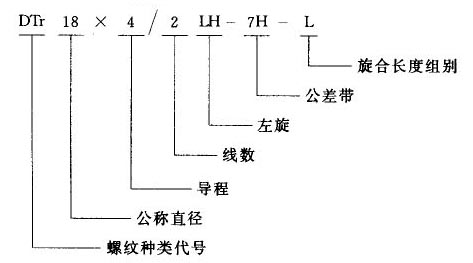

短牙梯形螺紋
JB/TQ374—1985
|
 |
①單線螺紋的導程與螺距相同，不再注線數
②右旋螺紋不注旋向
③中等長度不注旋合長度組別
|
|
7
|

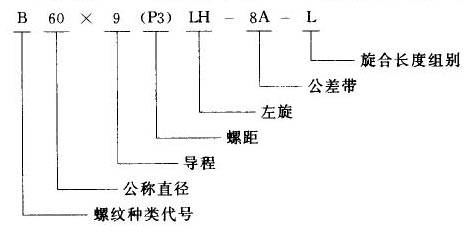

鋸齒形螺紋
GB/T13576.2—1992
GB/T13576.4—1992
|
 |
①單線螺紋螺距等于導程，不標注括號及其內容
②右旋螺紋不注出旋向
③中等長度不標注旋合長度組別
|
|
8
|

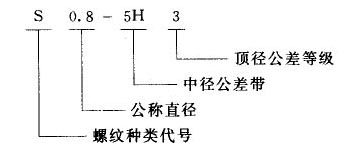

小螺紋
GB/T15054.2—1994
GB/T15054.4—1994
|
 |
–
|
|
9
|

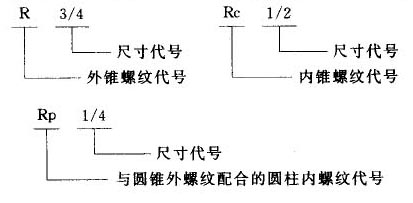

用螺紋密封的管螺紋
GB/T7306—1987
|
 |
當螺紋為左旋時應在尺寸代號之后加注LH
|
|
10
|
非螺紋密封的管螺紋
GB/T7307—1987
|
 |
Rp與G同為圓柱內螺紋，但不能互換
|
|
11
|
60°圓錐管螺紋
GB/T12716—1991
|
 |
當螺紋為右旋時不標注旋向
|
|
12
|

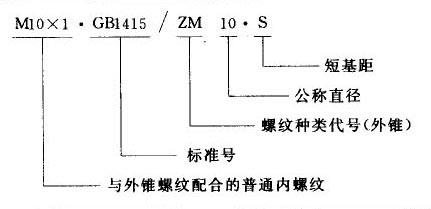

米制錐螺紋
GB/T1415—1992
|
 |
標準基距者不注出基距代號
|
|
13
|

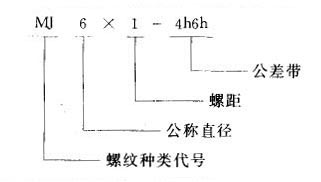

MJ螺紋
GJB/T3.2—1982
GJB/T3.3—1985
GJB/T3.4—1985
|
 |
螺紋種類代號為MJS者為特殊的MJ螺紋，如：MJS13×1-4h
|
