接觸器是電力拖動與自動控制系統中重要的一種低壓電器，也是有觸點電磁式電器的典型代表。接觸器按主觸頭通過電流的種類，可分為交流接觸器和直流接觸器兩種。電磁接觸器是利用電磁鐵對鐵片的吸引力來完成觸點開閉功能的器件。

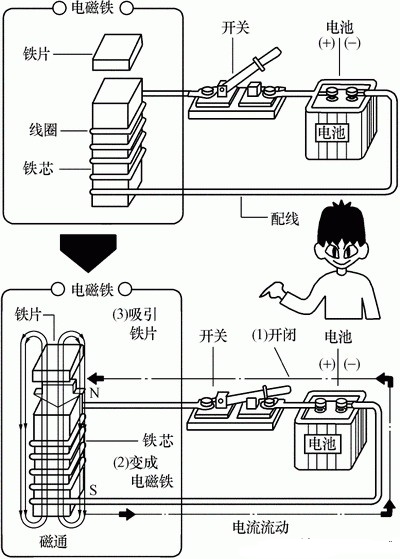

1.電磁鐵的構造

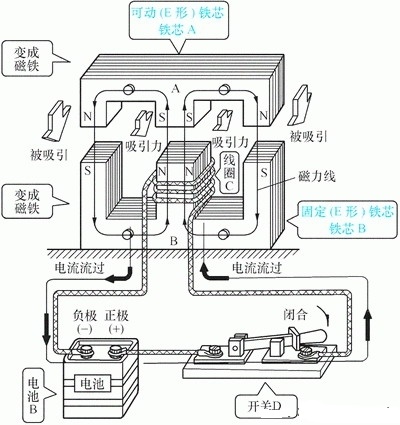

2.電磁接觸器的原理結構

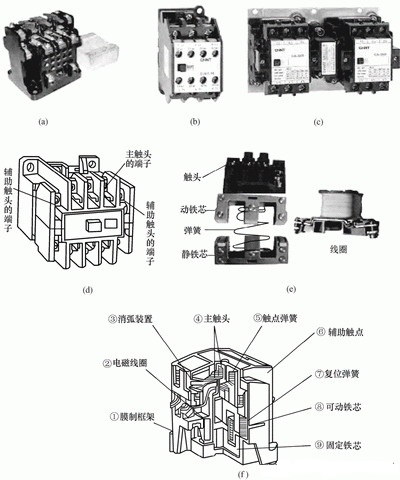

3.電磁接觸器的實際結構
（a）CJ10系列接觸器 （b）CJX1系列接觸器 （c）CJX1N系列機械聯鎖接觸
（d）交流接觸器的外形結構說明 （e）(f)接觸器內部結構
接觸器結構：由電磁系統、觸頭系統、滅弧裝置、復位彈簧等幾部分構成。
電磁系統：包括可動鐵心（銜鐵）、靜鐵心、電磁線圈；
觸頭系統：包括用于接通、切斷主電路的大電流容量的主觸頭和用于控制電路的小電流容量的輔助觸頭；
滅弧裝置：用于迅速切斷主觸頭斷開時產生的電弧，以免使主觸頭燒毛、熔焊，對于容量較大的交流接觸器，常采用滅弧柵滅弧。
4.接觸器的工作原理
交流接觸器工作原理：當電磁線圈接受指令信號得電后，鐵心被磁化為電磁鐵，產生電磁吸力，當克服彈簧的反彈力時使動鐵心吸合，帶動觸頭動作，即常閉觸頭分開、常開觸頭閉合；當線圈失電后，電磁鐵失磁，電磁吸力消失，在彈簧的作用下觸頭復位。
交流接觸器線圈的工作電壓，應為其額定電壓的85%-105%，這樣才能保證接觸器可靠吸合。如電壓過高，交流接觸器磁路趨于飽和，線圈電流將顯著增大，有燒毀線圈的危險。反之，電壓過低，電磁吸力不足，動鐵心吸合不上，線圈電流達到額定電流的十幾倍，線圈可能過熱燒毀。
5. 常用接觸器
(1)空氣電磁式交流接觸器
在接觸器中，空氣電磁式交流接觸器應用最廣泛，產品系列和品種最多，但其結構和工作原理相同，目前常用國產空氣電磁式接觸器有CJ0、CJl0、CJl2、CJ20、CJ21、CJ26、CJ29、CJ35、CJ40等系列交流接觸器。
(2)機械連鎖交流接觸器
機械連鎖交流接觸器實際上是由兩個相同規格的交流接觸器再加上機械連鎖機構和電氣連鎖機構所組成，保證在任何情況下不能兩臺接觸器同時吸合。常用的機械連鎖接觸器有CJX2-N、CJX4-N等。
(3)切換電容接觸器
切換電容接觸器專用于低壓無功補償設備中，投入或切除電容器組，以調整電力系統功率因數，切換電容接觸器在空氣電磁式接觸器的基礎上加入了抑制浪涌的裝置，使合閘時的浪涌電流對電容的沖擊和分閘時的過電壓得到抑制。常用的產品有CJl6、CJl9、CJ41、CJX4、CJX2A等。
(4)真空交流接觸器
真空交流接觸器以真空為滅弧介質，其主觸頭密封在真空開關管內。真空開關管以真空作為絕緣和滅弧介質，當觸點分離時，電弧只能由觸頭上蒸發出來的金屬蒸氣來維持，因?yàn)檎婵站哂泻芨叩慕^緣強度且介質恢復速度很快，真空電弧的等離子體很快向四周打散，在第一次電壓過零時電弧就能熄滅。常用的國產真空接觸器有CKJ、NC9系列等。
(5)直流接觸器
直流接觸器結構上有立體布置和平面布置兩種結構，電磁系統多采用繞棱角轉動的拍合式結構，主觸點采用雙斷點橋式結構或單斷點轉動式結構。常用的直流接觸器有CZ18、CZ21、CZ22、CZ0。
(6)智能化接觸器
智能化接觸器內裝有智能化電磁系統，并具有與數據總線和其他設備通信的功能，其本身還具有對運行工況自動識別、控制和執行的能力。智能化接觸器由電磁接觸器、智能控制模塊、輔助觸頭組、機械聯鎖機構、報警模塊、測量顯示模塊、通信接口模塊等組成，它的核心是微處理器或單片機。

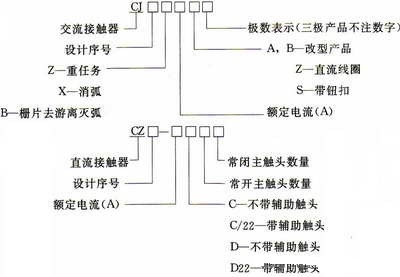

6. 接觸器的型號意義
選擇接觸器時應注意以下幾點。
(1)接觸器主觸頭的額定電壓≥負載額定電壓。
(2)接觸器主觸頭的額定電流≥1.3倍負載額定電流。
(3)接觸器線圈額定電壓。當線路簡單、使用電器較少時，可選用220V或380V；當線路復雜、使用電器較多或不太安全的場所，可選用36V、110V或127V。
(4)接觸器的觸頭數量、種類應滿足控制線路要求。
(5)操作頻率(每小時觸頭通斷次數)。當通斷電流較大及通斷頻率超過規定數值時，應選用額定電流大一級的接觸器型號。否則會使觸頭嚴重發熱，甚至熔焊在一起，造成電動機等負載缺相運行。
